CAE解析技術について
弊社製品を開発する上で培ってきた解析技術をつかい、各種成形品の設計開発をサポート致します。プラスチック製品は、材料物性自体の複雑さや性能評価用試作品作成の困難さからCAE解析による開発サポートは必須です。様々な製品開発の経験を生かしたCAE解析技術を紹介いたします。
キョーラクのCAE解析技術

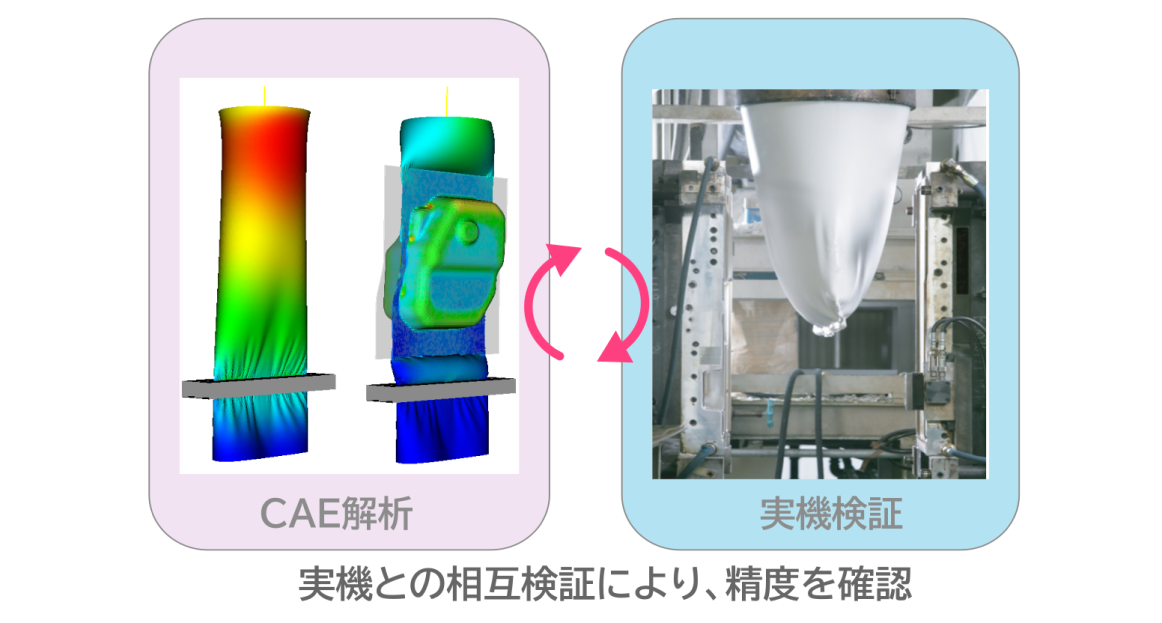

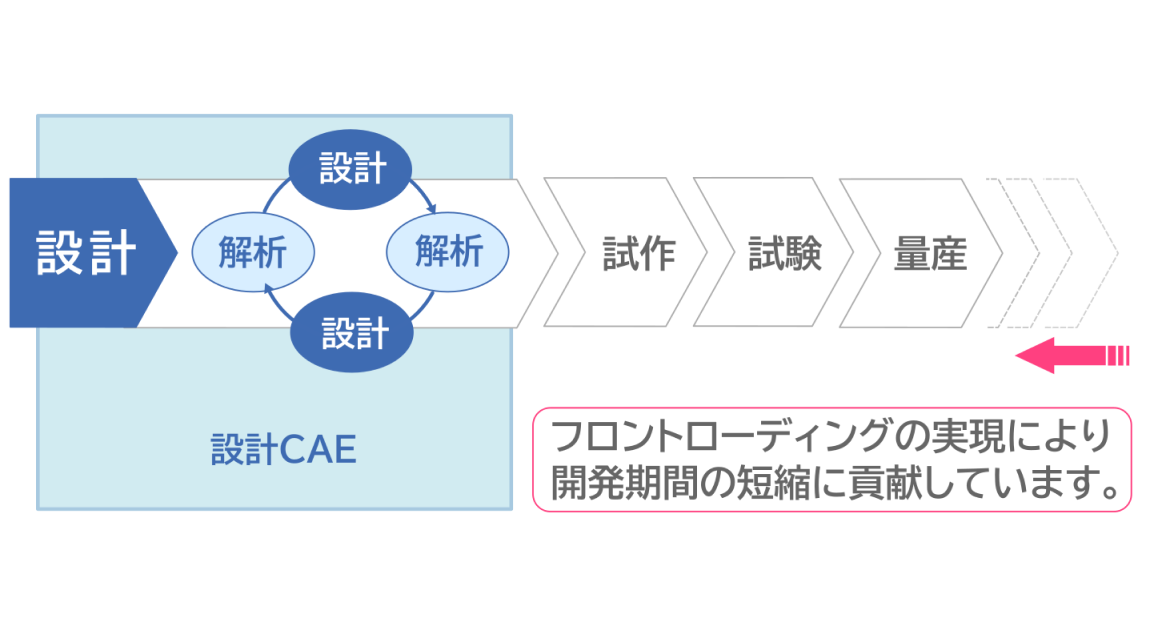

成形メーカーとして、実際の製品開発に即した解析技術を保有しています。設計CAEの活用によるフロントローディングの実現より開発期間の短縮に貢献しています。また、成形メーカーとして実物との比較検証や、実際の開発経験に基づく解析技術により、より実践的な形で開発をサポート致します。
弊社受注製品の開発時はもちろん、CAE解析単体でもご相談を承ります。お問い合わせフォームよりお気軽にお問合せください。
技術紹介

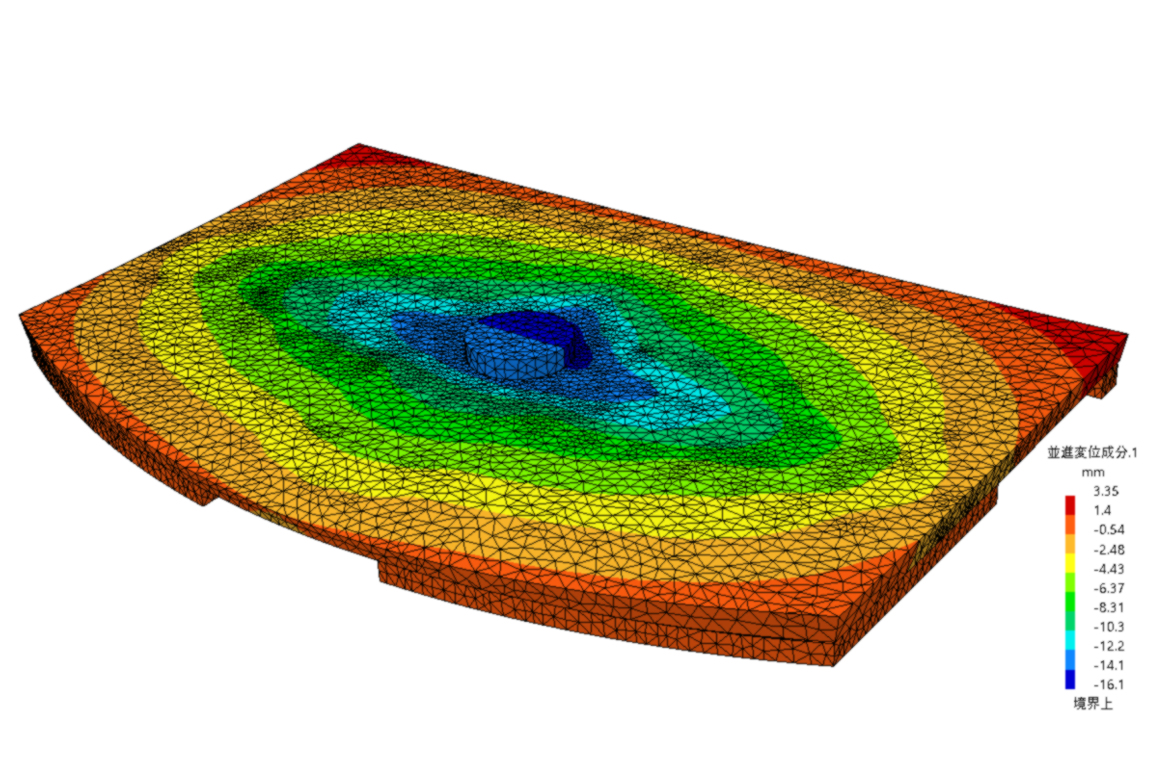

デッキボード剛性解析
設計CAEとして、速やかなスペック確認に加え、非線形性を考慮した解析による、高精度解析も実施可能です。

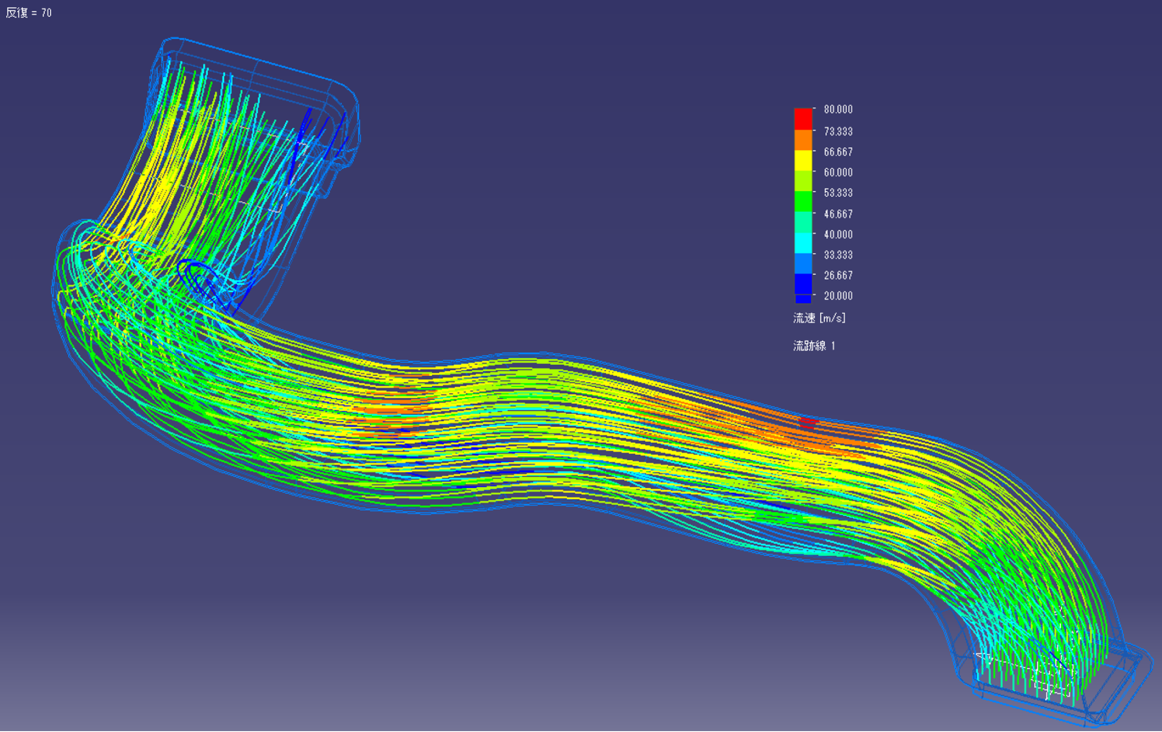

空調ダクト解析
弊社の主力製品の一つである空調ダクトの流量解析が可能。ブロー成形解析と組み合わせることで、成形性を考慮しながら、最適な流路設計が可能です。

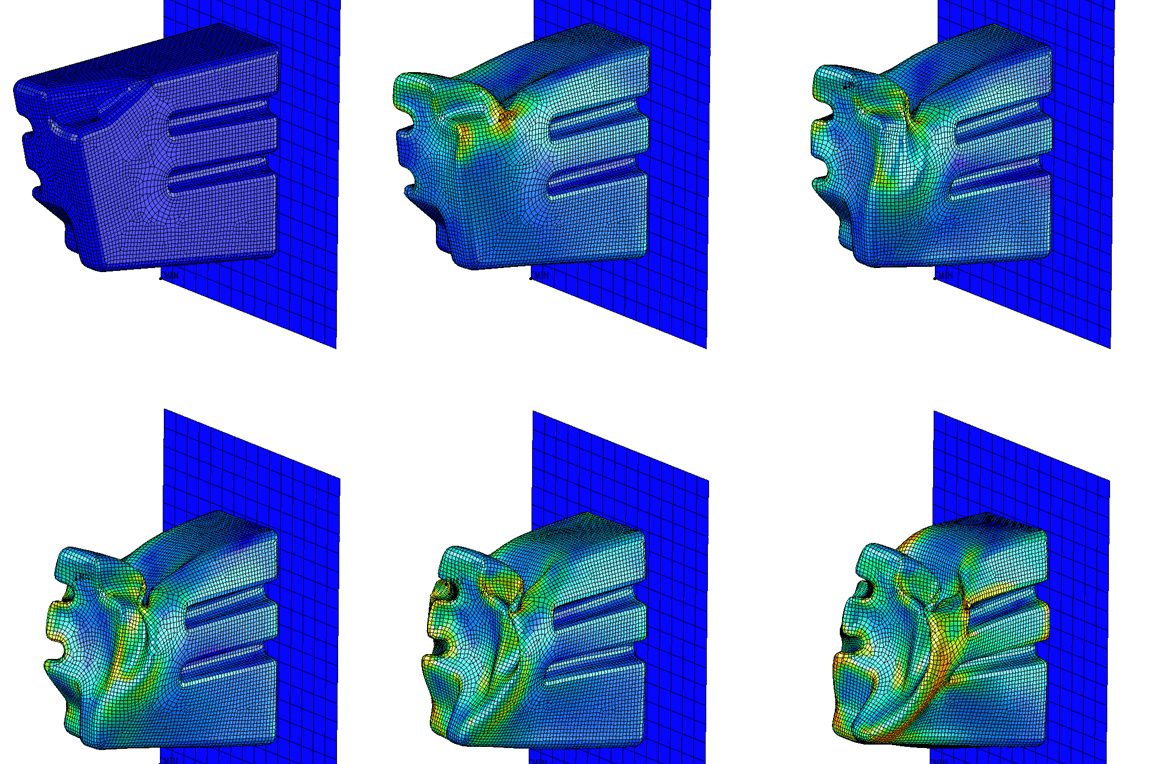

動的衝撃解析
自動車用衝撃吸収部材を中心に解析を実施しており、ブロー成形解析結果の肉厚分布を反映することで大幅に精度向上を達成。手戻りの無い性能確保が可能です。

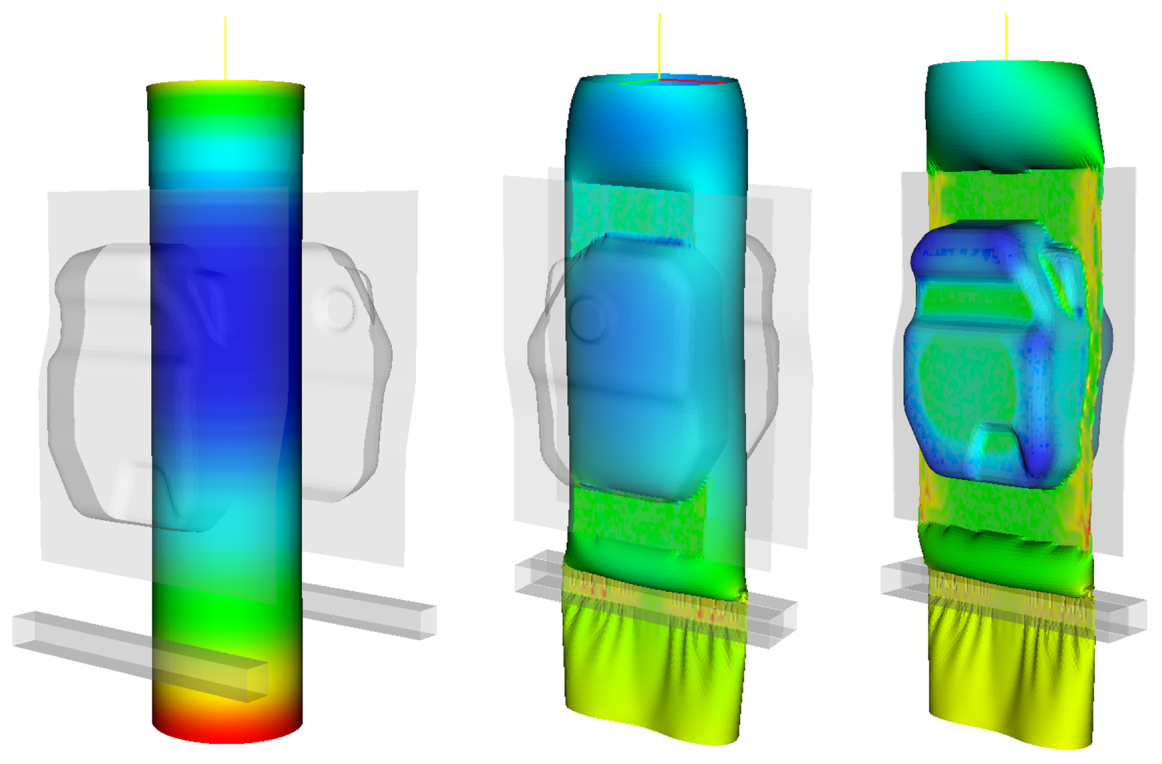

ブロー成形解析
弊社が最も得意とするブロー成形の成形解析です。ブロー成形の複雑な溶融樹脂の挙動を再現することで、事前に肉厚分布と不具合発生を予測して、勘と経験に頼らない最適な形状提案が可能です。

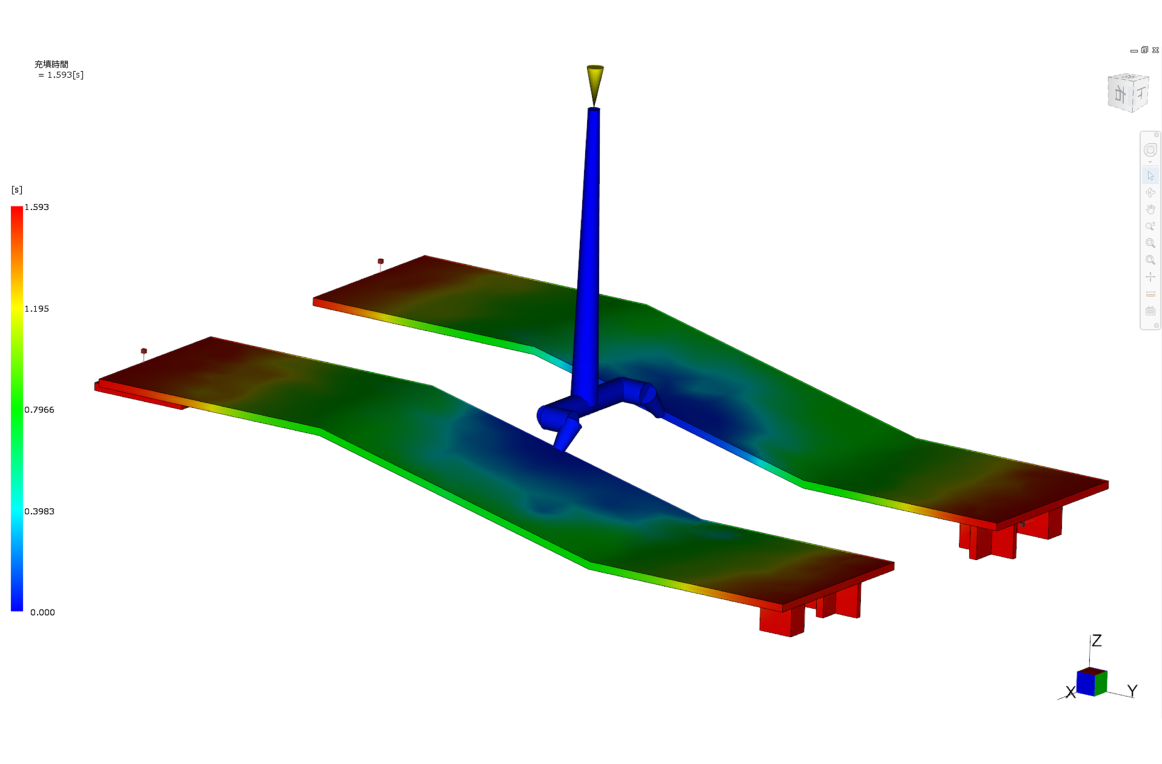

射出流動解析
最適なゲート配置のご提案や各種不具合の未然防止のために、射出流動解析を実施しております。各種自動車部品での実績をもとに解析による成形品精度向上に貢献しています。
解析種別と使用ソフトウェア
| 解析種別 | ソフトウェア | 使用例 |
|---|---|---|
| 構造解析 | CATIA SA2、Marc | デッキボード剛性解析 |
| 熱流体解析 | FloEFD、SCFlow | 空調ダクト流路内流れ、デフロスター晴れ性能予測 |
| 射出流動解析 | Moldflow | 各種射出成形品 |
| ブロー成形解析 | BlowView | 各種ブロー成形品 |
| 衝撃解析 | LS-DYNA | 自動車用衝撃吸収部材 |
こんなお悩みはありませんか？
- アイデアはあるが、どう実現したら良いかわからない…
- プラスチック製品の知識も、ノウハウもない…
- どこで作れる？
当社は長年培ってきたブロー成形を得意としておりますが、さらに当社オリジナルのノウハウを取り入れくことにより、さらに発展させた新たな成形方法／製品開発に取り組んでおります。
また、他のプラスチック成形方法である射出成形、押出成形、真空圧空成形などにも知見、経験があります。
プラスチック製品についても自動車部品、一般成形品、食品・医療容器、フィルム等、幅広く取り扱っている為、プラスチックによる物づくりに関するご相談もお受けすることが出来ます。
当社はプラスチックの総合企業として、製品の設計はもちろん、開発・量産までの全工程を当社の設備とスタッフが行い、お客さまのものづくりをトータルにサポート致します。
